⚠️ Information importante – Réglementation F-GAS / CERFA obligatoire
Ce pack Samsung contient un groupe extérieur et des unités intérieures fonctionnant au fluide frigorigène R32. Conformément à la réglementation F-GAS, l’installation et la mise en service doivent être réalisées par un professionnel disposant d’une attestation de capacité à la manipulation des fluides frigorigènes.
La mise en service n’est pas incluse dans ce pack. Avant expédition, un CERFA d’assemblage complété, signé et tamponné par l’entreprise installatrice sera demandé, sauf si une prestation de mise en service compatible est ajoutée et validée séparément à la commande.
Le CERFA doit être conforme et comporter les informations de l’entreprise habilitée. Sans CERFA conforme ou prestation de mise en service validée séparément, le matériel ne pourra pas être expédié.
Pack Bi-Split Samsung WindFree™ Comfort S2 AJ068TXJ3KG/EU – 2x AR60F12C1AWNEU – R32
Ce pack bi-split Samsung est prévu pour climatiser et chauffer deux zones intérieures avec un seul groupe extérieur. Il associe deux unités murales WindFree™ Comfort S2 AR60F12C1AWNEU, chacune accompagnée de sa télécommande solaire, au groupe extérieur multi-split AJ068TXJ3KG/EU.
La technologie WindFree™ diffuse l’air au travers de milliers de micro-perforations afin de limiter les courants d’air froid directs. Le Wi-Fi intégré permet le pilotage via l’application Samsung SmartThings. La régulation reste indépendante dans chaque pièce, dans les limites du mode de fonctionnement commun au système multi-split.

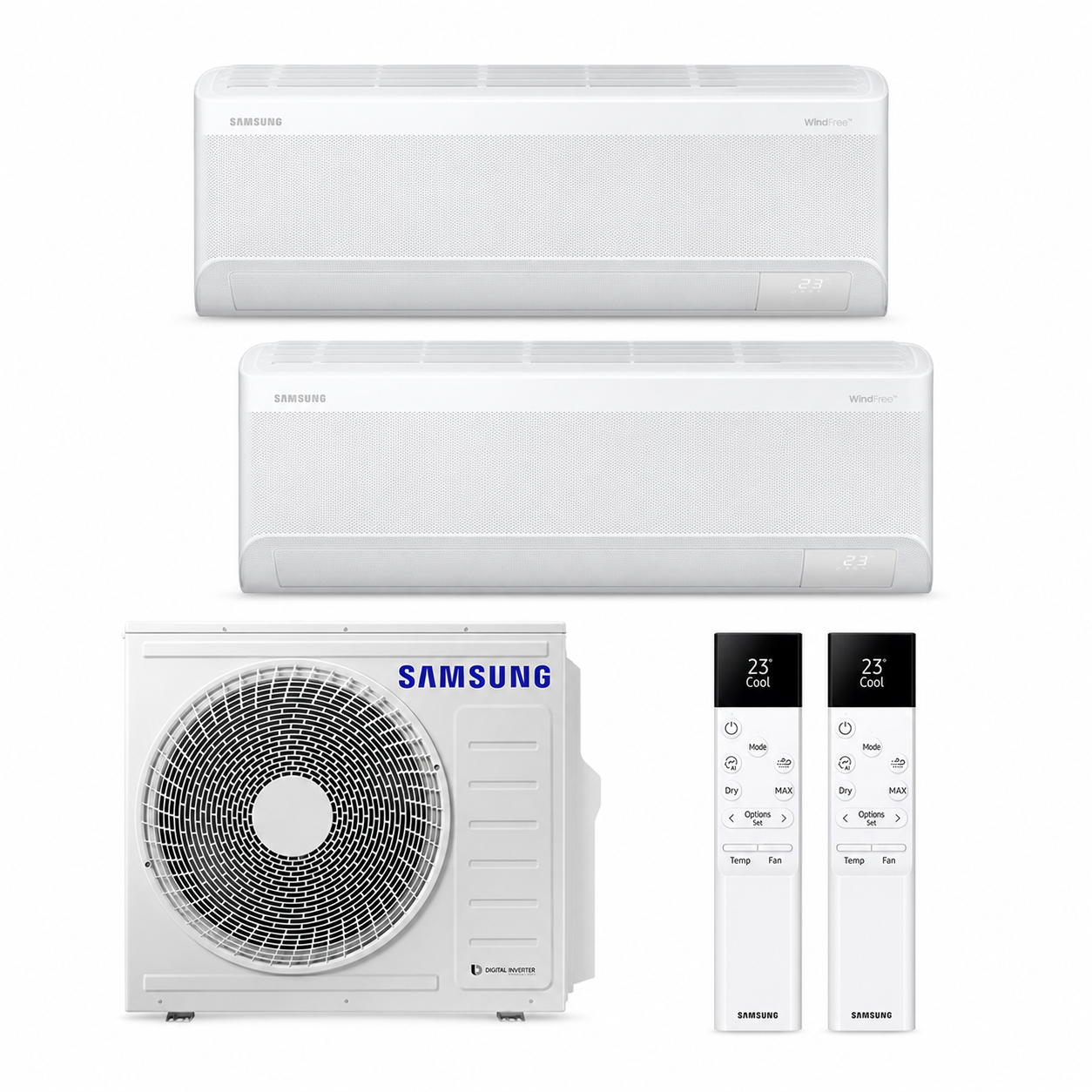

Composition exacte du pack
- 1 x AJ068TXJ3KG/EU : groupe extérieur Samsung multi-split, 3 sorties, capacité nominale 6,8 kW en froid et 8,0 kW en chaud, technologie Digital Inverter, fluide R32.
- 2 x AR60F12C1AWNEU : unités intérieures murales Samsung WindFree™ Comfort S2, classe 3,5 kW en froid et 4,0 kW en chaud.
- 2 x télécommandes Samsung SolarCell : une télécommande infrarouge solaire fournie avec chaque unité intérieure, rechargeable par la lumière et par USB-C.
Le groupe extérieur possède trois sorties, mais ce produit est vendu dans la composition bi-split exacte ci-dessus avec deux unités intérieures. Une troisième unité intérieure n’est pas incluse.
Caractéristiques techniques
| Caractéristique | Donnée constructeur |
|---|---|
| Marque | Samsung |
| Type | Climatisation réversible Bi-Split |
| Groupe extérieur | AJ068TXJ3KG/EU – 3 sorties, 2 utilisées dans ce pack |
| Unités intérieures | 2 x AR60F12C1AWNEU – WindFree™ Comfort S2 |
| Télécommandes | 2 x Samsung SolarCell infrarouge incluses |
| Puissance nominale du groupe | 6,8 kW en froid / 8,0 kW en chaud |
| Puissance de classe par unité intérieure | 3,5 kW en froid / 4,0 kW en chaud |
| Puissance restituée de la combinaison 12 + 12 | 3,25 + 3,25 kW en froid, soit 6,5 kW au total / 3,9 + 3,9 kW en chaud, soit 7,8 kW au total |
| Efficacité saisonnière du groupe | SEER 7,75 – classe A++ / SCOP 4,32 – classe A+ |
| Fluide frigorigène | R32 – GWP 675 – charge usine 2,00 kg (1,35 tCO₂e) |
| Plage de fonctionnement extérieure | Froid : -10 à 46 °C / chaud : -15 à 24 °C |
| Pression acoustique du groupe | 48 dB(A) en froid / 50 dB(A) en chaud |
| Puissance acoustique du groupe | 64 dB(A) |
| Dimensions du groupe (L x H x P) | 880 x 798 x 310 mm |
| Poids du groupe | 57,5 kg |
| Dimensions d’une unité intérieure (L x H x P) | 889 x 299 x 215 mm |
| Poids d’une unité intérieure | 9,9 kg |
| Débit d’air intérieur maximal | 13,1 m³/min par unité |
| Pression acoustique intérieure | 40 / 16 dB(A) en mode élevé / silencieux |
| Alimentation | Monophasé 220–240 V, 50 Hz |
| Raccords liquide du groupe | 3 x 6,35 mm (1/4”) |
| Raccords gaz du groupe | 1 x 9,52 mm (3/8”) + 2 x 12,70 mm (1/2”) |
| Longueur frigorifique maximale | 25 m par unité / 50 m au total |
| Longueur minimale | 3 m par unité |
| Longueur sans appoint de fluide | 30 m au total |
| Dénivelé maximal | 15 m entre unité intérieure et groupe / 7,5 m entre unités intérieures |
| Charge additionnelle | 10 g/m au-delà de la longueur préchargée, selon les prescriptions Samsung |
Les puissances restituées correspondent à la combinaison de référence Samsung 12 + 12. Elles dépendent des conditions de mesure, de l’installation et du fonctionnement simultané des unités.
Confort et pilotage
- WindFree™ Cooling : diffusion douce de l’air par micro-perforations.
- Wi-Fi et SmartThings : commande à distance, programmation et suivi depuis un appareil compatible.
- AI Auto Comfort : adaptation du fonctionnement selon les conditions et les habitudes d’utilisation.
- Dry Comfort, déshumidification et mode nuit : modes dédiés au confort quotidien.
- Freeze Wash et Auto Clean : fonctions d’entretien de l’échangeur et de séchage interne.
- Orientation automatique : réglage haut/bas et gauche/droite du flux d’air.
Télécommandes SolarCell incluses
Chaque unité intérieure est livrée avec une télécommande infrarouge Samsung SolarCell, soit deux télécommandes dans ce pack. Le panneau solaire intégré permet la recharge par exposition à la lumière, et un port USB-C est prévu pour une recharge rapide. Samsung annonce une autonomie pouvant atteindre deux ans avec une charge complète, selon les conditions d’utilisation.
Compatibilité et dimensionnement
Samsung référence l’unité intérieure AR60F12C1AWNEU comme compatible avec le groupe AJ068TXJ3KG/EU. La combinaison exacte de deux unités taille 12 figure dans les tableaux de combinaisons Samsung. Le dimensionnement final doit néanmoins tenir compte du logement, du volume des pièces, de l’isolation, de l’exposition, des longueurs de liaisons et des températures extérieures de calcul.
À qui s’adresse ce pack ?
Ce pack peut convenir à deux pièces nécessitant des puissances proches, par exemple deux chambres, deux bureaux ou deux zones de vie comparables. Les deux unités intérieures peuvent être réglées séparément, tout en partageant le même groupe extérieur et le même mode général de fonctionnement.
Points à vérifier avant commande
- Confirmer que chaque pièce correspond au besoin de puissance de la taille 3,5 kW.
- Vérifier l’emplacement et les dégagements du groupe AJ068TXJ3KG/EU.
- Contrôler les longueurs, diamètres et dénivelés des liaisons frigorifiques.
- Prévoir une évacuation des condensats adaptée pour chaque unité intérieure.
- Valider l’alimentation électrique et les protections selon l’étude de l’installateur.
- Prévoir la mise en service par un professionnel habilité, car elle n’est pas incluse.
Tableau de contrôle chantier
| Point de contrôle | Pourquoi c’est important |
|---|---|
| Surface, volume et isolation des deux pièces | Valider le dimensionnement réel de chaque zone |
| Emplacement du groupe extérieur | Respecter les dégagements, l’accès, le bruit et le voisinage |
| Longueurs et diamètres des liaisons | Respecter les limites et raccordements prévus par Samsung |
| Évacuation des condensats | Prévoir une pente et une évacuation fiables pour chaque unité |
| Alimentation et protections électriques | Appliquer les prescriptions Samsung et les normes en vigueur |
| Réglementation F-GAS | Anticiper le CERFA ou la prestation de mise en service séparée |
Installation, mise en service et obligations
L’installation doit respecter les prescriptions Samsung et les règles applicables aux équipements contenant du fluide frigorigène. Les raccordements, le contrôle d’étanchéité, le tirage au vide, la mise sous tension et les réglages doivent être réalisés par un professionnel qualifié.
La mise en service est obligatoire pour valider le fonctionnement de l’installation, mais elle ne fait pas partie de la composition de ce produit. Elle doit être commandée séparément ou réalisée par un professionnel habilité.
Ce qu’il faut prévoir en plus du pack
- Les liaisons frigorifiques et câbles adaptés au chantier.
- Les évacuations de condensats pour les deux unités intérieures.
- Le support du groupe extérieur et les accessoires de pose.
- Les protections électriques nécessaires.
- La mise en service par un professionnel habilité.
- Le CERFA conforme si aucune prestation de mise en service n’est commandée séparément.
FAQ rapide
La mise en service est-elle incluse ?
Non. Le pack comprend uniquement le groupe extérieur, les deux unités intérieures et leurs deux télécommandes SolarCell.
Pourquoi le groupe possède-t-il trois sorties alors que le pack est bi-split ?
Le modèle AJ068TXJ3KG/EU accepte jusqu’à trois unités intérieures, mais ce produit est composé et tarifé avec deux AR60F12C1AWNEU. Toute évolution vers une troisième unité nécessite une étude de compatibilité et un achat séparé.
Les deux pièces peuvent-elles être réglées séparément ?
Oui, chaque unité intérieure dispose de sa propre télécommande et de son propre réglage de température. Les unités raccordées au même groupe fonctionnent toutefois dans un mode général compatible.
Les puissances 3,5 kW s’additionnent-elles simplement ?
Non. Pour la combinaison 12 + 12 sur AJ068, Samsung indique 6,5 kW restitués en froid et 7,8 kW en chaud. La puissance disponible est répartie entre les unités lorsque celles-ci fonctionnent simultanément.
Ce pack remplace-t-il une étude de dimensionnement ?
Non. La compatibilité des références est confirmée, mais le besoin thermique et la faisabilité du chantier doivent être vérifiés avant commande.
Garantie Samsung
La documentation Samsung France 2026 indique une garantie de 5 ans sur le compresseur et de 5 ans sur les pièces, sous réserve du respect des conditions de vente, d’installation, de mise en service et d’entretien applicables.
