⚠️ Information importante – Réglementation F-GAS / CERFA obligatoire
L’Atlantic Alfea Extensa S Duo est un équipement split contenant du fluide frigorigène R32. La pose, les raccordements frigorifiques et la mise en service doivent être confiés à un professionnel disposant des habilitations et attestations requises. Lorsqu’aucune prestation compatible n’est validée séparément, un CERFA conforme doit être transmis avant expédition. Sauf mention contraire dans le devis, la pose et la mise en service ne sont pas incluses dans le prix du produit.
Atlantic Alfea Extensa S Duo – Pompe à chaleur air/eau split 2 services

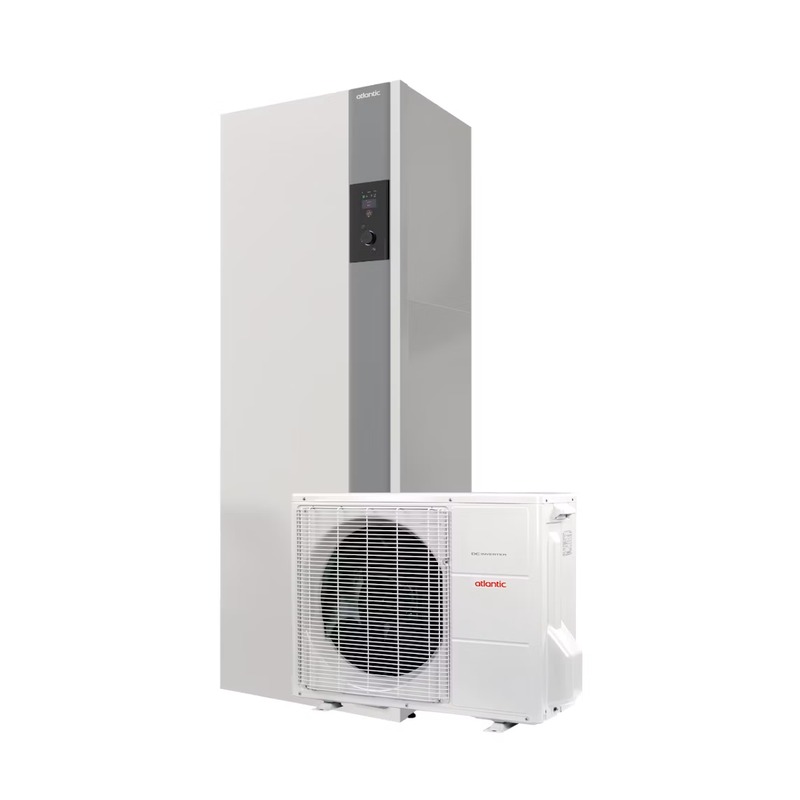

Cette fiche variable réunit cinq puissances de la gamme Atlantic Alfea Extensa S Duo : 3, 5, 6, 8 et 10 kW. Chaque référence commerciale désigne un ensemble complet associant une unité extérieure Inverter et un module hydraulique intérieur avec ballon d’eau chaude sanitaire intégré de 190 L.
Présentation de la gamme
La PAC assure le chauffage du logement et la production d’eau chaude sanitaire. Elle fonctionne en monophasé 230 V / 50 Hz et peut alimenter un plancher ou plafond chauffant jusqu’à 45 °C, ainsi que des radiateurs basse température avec un départ d’eau pouvant atteindre 60 °C. Le choix de la puissance doit résulter d’une étude de déperditions et des conditions réelles du chantier.
Composition exacte selon la variation
| Modèle | Réf. ensemble Atlantic | Unité extérieure | Module hydraulique Duo | Quantités |
|---|---|---|---|---|
| 3 kW | 520570 | 1 × WOYA060KLT | 1 × 024417 | 1 unité extérieure + 1 module Duo 190 L |
| 5 kW | 520571 | 1 × WOYA060KLT | 1 × 024418 | 1 unité extérieure + 1 module Duo 190 L |
| 6 kW | 520572 | 1 × WOYA060KLT | 1 × 024419 | 1 unité extérieure + 1 module Duo 190 L |
| 8 kW | 520573 | 1 × WOYA080KLT | 1 × 024420 | 1 unité extérieure + 1 module Duo 190 L |
| 10 kW | 520574 | 1 × WOYA100KLT | 1 × 024429 | 1 unité extérieure + 1 module Duo 190 L |
Le tableau reprend les appairages de colis de la documentation Atlantic. Les références 520570 à 520574 sont les références des ensembles complets, tandis que les références WOYA… et 024… identifient leurs deux composants.
Caractéristiques techniques par puissance
Les puissances calorifiques et COP ci-dessous sont les valeurs nominales à +7 °C extérieur. La pression acoustique de l’unité extérieure est indiquée à 5 m ; la puissance acoustique est mesurée selon EN 12102-1.
| Classe commerciale | Réf. ensemble | Chauffage +7/+35 °C | Chauffage +7/+55 °C | COP +7/+35 °C | Pression / puissance sonore UE | Charge R32 usine |
|---|---|---|---|---|---|---|
| 3 kW | 520570 | 3,35 kW | 3,7 kW | 4,89 | 35 / 57 dB(A) | 0,97 kg |
| 5 kW | 520571 | 4,5 kW | 4,5 kW | 4,74 | 35 / 57 dB(A) | 0,97 kg |
| 6 kW | 520572 | 5,5 kW | 5,5 kW | 4,65 | 35 / 57 dB(A) | 0,97 kg |
| 8 kW | 520573 | 7,5 kW | 7 kW | 4,43 | 38 / 60 dB(A) | 1,02 kg |
| 10 kW | 520574 | 9,5 kW | 9 kW | 4,5 | 40 / 62 dB(A) | 1,63 kg |
Le module hydraulique mesure 598 × 1 766 × 623 mm (L × H × P), pèse 135 kg à vide et intègre un ballon ECS de 190 L. La longueur frigorifique totale admissible atteint 30 m avec un dénivelé maximal de 20 m.
| Modèle | Unité extérieure L × H × P | Poids UE | Liaison liquide / gaz | Longueur mini / maxi sans complément | Courant maximal appareil |
|---|---|---|---|---|---|
| 3 kW | 886 × 632 × 324 mm | 39 kg | 6,35 / 12,7 mm | 3 / 15 m | 13 A |
| 5 kW | 886 × 632 × 324 mm | 39 kg | 6,35 / 12,7 mm | 3 / 15 m | 13 A |
| 6 kW | 886 × 632 × 324 mm | 39 kg | 6,35 / 12,7 mm | 3 / 15 m | 13 A |
| 8 kW | 907 × 716 × 349 mm | 42 kg | 9,52 / 12,7 mm | 3 / 15 m | 18 A |
| 10 kW | 940 × 998 × 365 mm | 62 kg | 9,52 / 15,88 mm | 3 / 20 m | 19 A |
| Modèle | Classe chauffage 35 °C | Classe chauffage 55 °C | Classe ECS |
|---|---|---|---|
| 3 kW | Non renseignée dans la fiche ErP | Non renseignée dans la fiche ErP | A+ |
| 5 kW | A+++ | A+ | A+ |
| 6 kW | A+++ | A++ | A+ |
| 8 kW | A+++ | A++ | A+ |
| 10 kW | A+++ | A++ | A+ |
La fiche ErP Atlantic utilisée ne renseigne pas les classes de chauffage du modèle 3 kW ; aucune valeur n’est extrapolée.
Correspondance des puissances et données constructeur
Les appellations 3, 5, 6, 8 et 10 kW sont les classes commerciales permettant de choisir la variation. Elles ne doivent pas être confondues avec la puissance calorifique nominale réellement restituée à un point de fonctionnement donné. Par exemple, la variation 3 kW délivre 3,35 kW à +7/+35 °C, tandis que la variation 10 kW délivre 9,50 kW dans les mêmes conditions. Les performances varient avec la température extérieure, la température d’eau, le dimensionnement et la régulation.
Confort et pilotage
- technologie Inverter pour adapter le fonctionnement au besoin ;
- production de chauffage et d’eau chaude sanitaire avec ballon intégré de 190 L ;
- mode Silencieux permettant de réduire le niveau acoustique dans les conditions prévues par Atlantic ;
- pilotage connecté possible avec l’application Atlantic Cozytouch et un thermostat Navilink compatible ;
- rafraîchissement possible avec le kit dédié et une installation compatible.
Équipements inclus et accessoires optionnels
La variation sélectionnée comprend une unité extérieure et un module hydraulique Duo avec ballon ECS 190 L. Sauf mention explicite dans le devis, le thermostat Navilink, le kit rafraîchissement, les kits deux zones, les supports, les liaisons frigorifiques, les protections électriques et les accessoires hydrauliques sont à prévoir séparément.
Compatibilité et dimensionnement
Cette PAC convient à un réseau hydraulique correctement dimensionné, avec plancher chauffant, plafond chauffant ou radiateurs basse température compatibles. Elle fonctionne en chauffage dans la plage extérieure indiquée par Atlantic, jusqu’à -20 °C selon le modèle et les conditions d’installation. La puissance ne doit jamais être choisie à partir de la seule surface du logement : les déperditions, la zone climatique, l’altitude, l’isolation, les émetteurs et le besoin ECS doivent être étudiés.
À quels projets convient cette PAC ?
L’Alfea Extensa S Duo s’adresse aux projets de construction ou de rénovation recherchant une solution unique pour le chauffage et l’eau chaude sanitaire. Elle est particulièrement adaptée lorsque le logement dispose d’émetteurs basse température et de l’espace nécessaire pour le module intérieur de 190 L.
Points à vérifier avant commande
- puissance validée par une étude de déperditions ;
- référence 520570, 520571, 520572, 520573 ou 520574 correspondant au besoin ;
- alimentation monophasée, protections et intensité disponibles ;
- compatibilité des émetteurs et températures de départ ;
- emplacement, dégagements, bruit et évacuation des condensats ;
- diamètres, longueur et dénivelé des liaisons frigorifiques ;
- volume hydraulique, qualité d’eau et accessoires de sécurité ;
- professionnel habilité, mise en service et dossier CERFA.
Tableau de contrôle chantier
| Contrôle | À valider avant la commande |
|---|---|
| Dimensionnement | Déperditions, climat, altitude, régime d’eau et besoin ECS |
| Électricité | 230 V monophasé, section de câble, protections et puissance souscrite |
| Hydraulique | Débit, volume d’eau, émetteurs, rinçage et traitement du réseau |
| Liaisons frigorifiques | Diamètres, longueur, dénivelé, accessibilité et complément éventuel |
| Implantation extérieure | Dégagements, support, nuisances sonores, condensats et conditions climatiques |
| Implantation intérieure | Accès, dimensions du module, charge en eau, évacuations et maintenance |
| Régulation | Thermostat, zonage, connexion et accessoires souhaités |
| Réglementation | Installateur habilité, CERFA et mise en service |
Installation, mise en service et obligations
Le circuit frigorifique ne doit être ouvert et mis en service que par un professionnel habilité. L’installateur doit contrôler l’étanchéité, réaliser les raccordements, paramétrer la régulation et vérifier les débits hydrauliques conformément aux notices Atlantic. Le CERFA doit être complété selon le parcours réglementaire applicable. Sauf prestation ajoutée et validée séparément, ces opérations ne sont pas incluses avec le produit.
Éléments à prévoir en supplément
- liaisons frigorifiques et accessoires de raccordement ;
- supports, silentblocs et évacuation des condensats ;
- protections et câblage électriques ;
- accessoires hydrauliques adaptés au chantier ;
- thermostat Navilink et accès Cozytouch si pilotage connecté souhaité ;
- kit rafraîchissement ou kit deux zones selon le projet ;
- pose, mise en service et entretien.
FAQ
Quelle puissance choisir ?
La sélection doit être basée sur une étude de déperditions et non sur la seule surface. Un professionnel doit tenir compte du climat, de l’isolation, du régime d’eau, des émetteurs et du besoin d’eau chaude sanitaire.
Le ballon d’eau chaude est-il inclus ?
Oui. Chaque variation Duo comprend un module hydraulique intérieur avec ballon ECS intégré de 190 L.
Le rafraîchissement est-il disponible ?
Il est possible avec le kit Atlantic dédié, sous réserve d’émetteurs et d’une installation compatibles. Le kit n’est pas inclus sauf mention contraire.
Le pilotage Cozytouch est-il inclus ?
Le pilotage connecté nécessite un thermostat Navilink compatible et l’application Atlantic Cozytouch. Le thermostat n’est pas inclus sauf mention contraire.
La pose et la mise en service sont-elles comprises ?
Non, sauf si une prestation distincte apparaît explicitement dans le devis ou la commande.
Garantie Atlantic
La garantie légale de conformité de 2 ans est due par le vendeur au consommateur. Atlantic annonce également une garantie de 5 ans sur la pièce principale selon ses conditions. La gamme est éligible à une extension de garantie 10 ans souscrite par l’installateur, hors fluide et accessoires, sous réserve de l’enregistrement, de la mise en service, de l’entretien périodique et des conditions Atlantic en vigueur.
