Information importante – réglementation F-GAS / installation professionnelle
Le ballon ECS split Mitsubishi Electric EST-20-V1 est prévu pour une installation avec circuit frigorifique R32. Les raccordements frigorifiques et la mise en service doivent être réalisés par un professionnel habilité. Lorsqu’aucune prestation compatible n’est validée séparément, un CERFA conforme peut être demandé avant expédition. Sauf mention contraire dans le devis, la pose et la mise en service ne sont pas incluses dans le prix du produit.

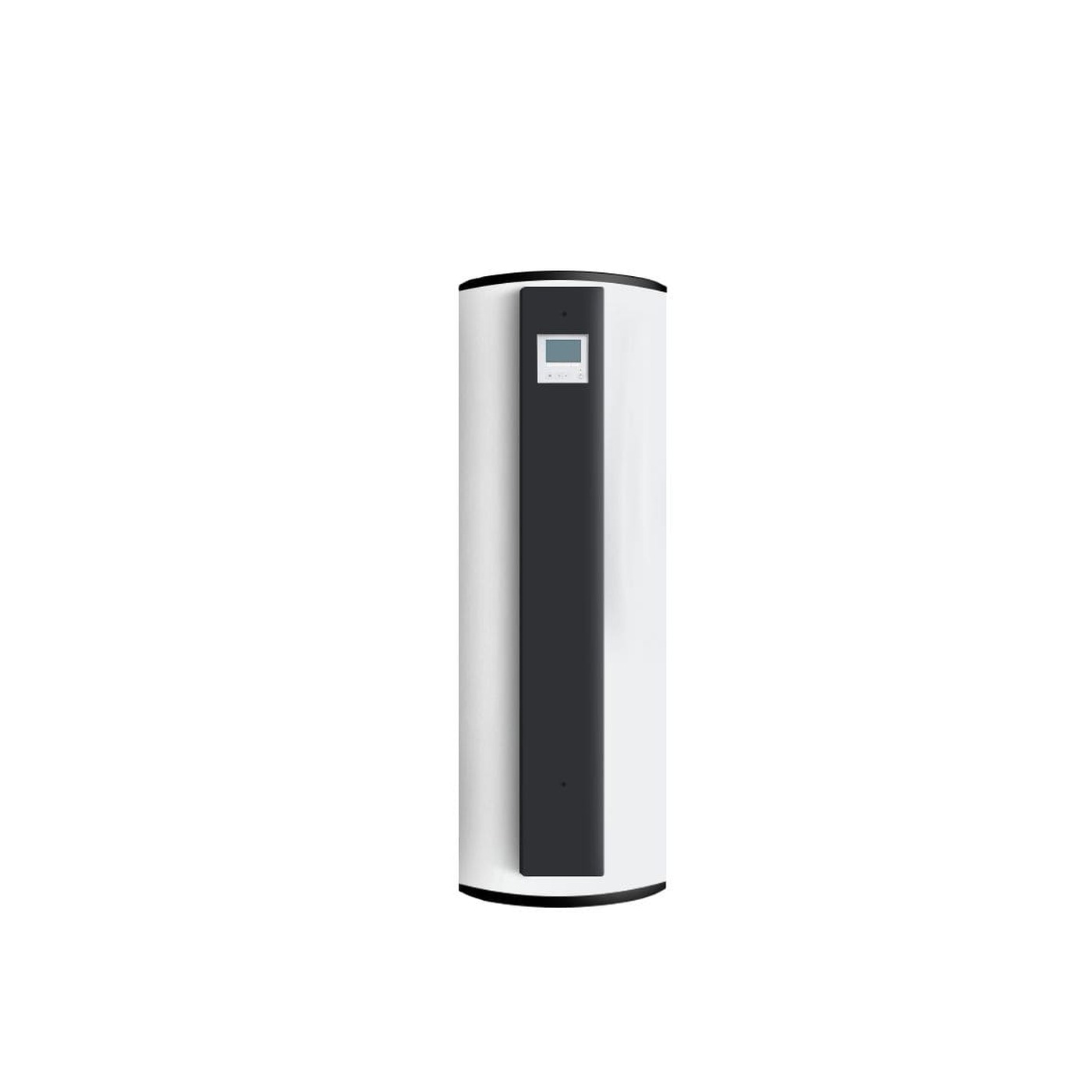

Mitsubishi Electric EST-20-V1 – ballon ECS split 200 L Ecodan
Le Mitsubishi Electric EST-20-V1 est un ballon d’eau chaude sanitaire split de 200 litres, destiné aux installations de pompe à chaleur de la gamme Ecodan. Il permet de préparer l’eau chaude sanitaire dans une configuration split, avec raccordements frigorifiques et hydrauliques adaptés au chantier.
Caractéristiques principales
| Marque | Mitsubishi Electric |
|---|---|
| Référence fabricant | EST-20-V1 |
| Référence Sonepar | 00064172000 |
| Référence Richardson | 722579 / A4XRJ |
| Gamme | Ecodan |
| Type | Ballon ECS split 200 L |
| Dimensions H x L x P | 1570 x 550 x 630 mm |
| Poids à vide | 56 kg |
| Cuve intérieure | Acier inoxydable AISI 444 (EN 1.4521) |
| Température d’eau maximale de sécurité | 85 °C |
| Pression de service ECS maximale | 10 bar |
| Réfrigérant | R32 |
| Charge maximale indiquée dans la notice | 2,4 kg |
| Liaisons frigorifiques liquide / gaz | 1/4" / 3/8" |
| Raccordements eau | G 3/4" F |
| Résistance électrique immergée | 1,5 kW – 230 V |
| EAN | 5600831720006 |
Points à vérifier avant commande
- Compatibilité avec l’unité extérieure et la configuration Ecodan prévue.
- Emplacement disponible pour un ballon de 1570 x 550 x 630 mm.
- Support au sol rigide et plan, adapté au poids du ballon rempli.
- Raccordements frigorifiques R32 réalisés par un professionnel habilité.
- Présence des accessoires hydrauliques et de sécurité nécessaires au chantier.
- Respect de la notice Mitsubishi Electric pour la pose, la ventilation et la mise en service.
Installation et mise en service
Ce ballon doit être posé conformément à la notice Mitsubishi Electric et aux règles locales applicables. Les contrôles d’étanchéité, le raccordement du circuit frigorifique, le remplissage, les sécurités hydrauliques et les réglages de mise en service doivent être validés par un professionnel qualifié.
FAQ
Ce produit correspond-il à un ballon ECS complet ?
Oui, la référence EST-20-V1 correspond à un ballon d’eau chaude sanitaire split 200 L pour installation compatible Mitsubishi Electric Ecodan.
La pose est-elle incluse ?
Non, sauf prestation indiquée séparément sur le devis ou la commande.
Une intervention frigorifique est-elle nécessaire ?
Oui, la configuration split impose des raccordements frigorifiques. Ils doivent être réalisés par un professionnel habilité.
Conclusion
Le Mitsubishi Electric EST-20-V1 est une solution ECS split 200 L adaptée aux installations Ecodan compatibles. Sa cuve inox, son format vertical et sa notice constructeur permettent de préparer une fiche claire pour les clients tout en rappelant les points techniques à contrôler avant commande.
