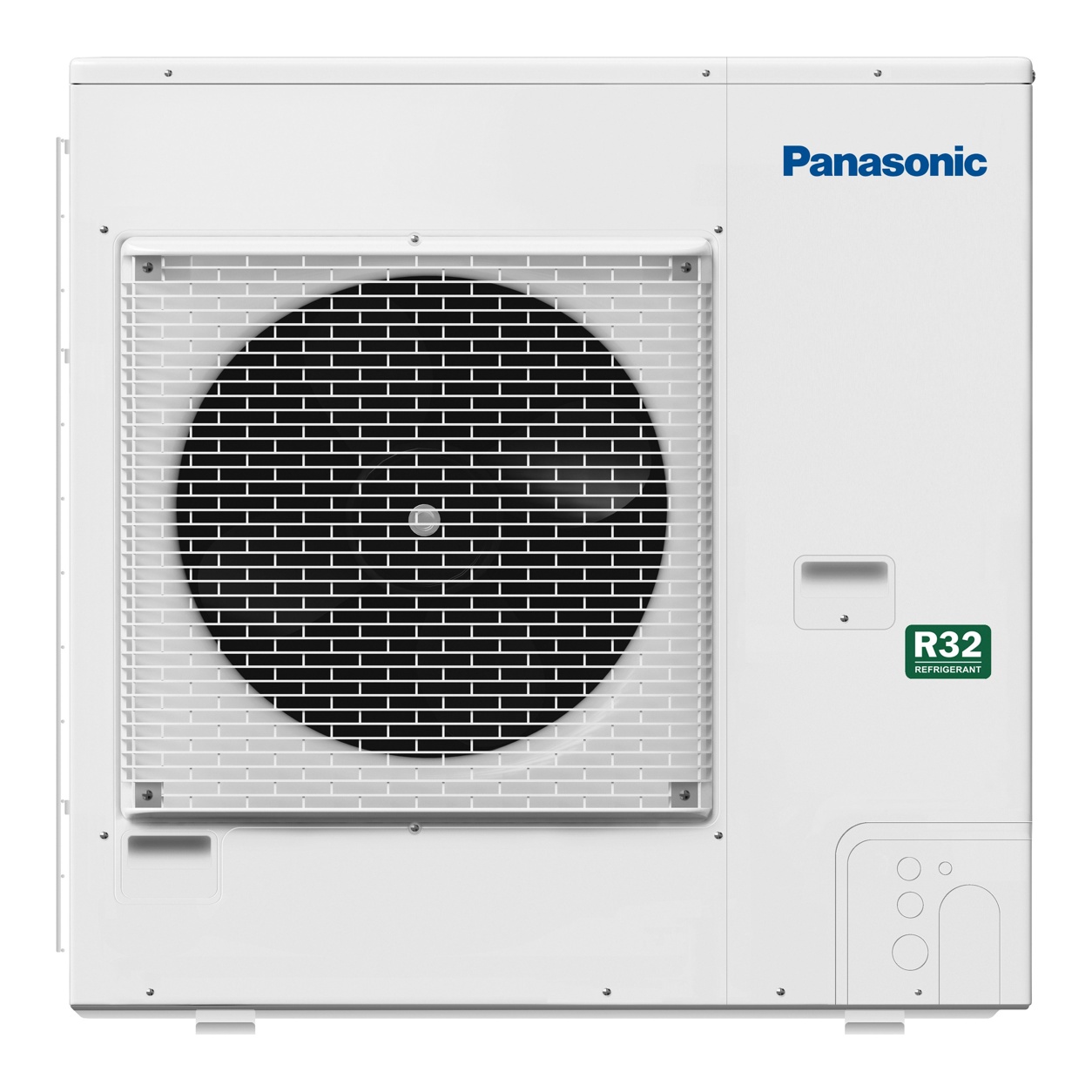

Panasonic U-100PZH4E5 : un groupe extérieur PACi NX Elite
Le U-100PZH4E5 est une unité extérieure Panasonic de la gamme PACi NX Elite, utilisant le fluide R32. De classe commerciale 10 kW, ce groupe à alimentation monophasée est destiné à être associé aux unités intérieures compatibles de sa gamme.
La fourniture est limitée à une unité extérieure seule, sans unité intérieure ni commande. Les équipements de connectivité et les commandes présentés dans la documentation sont des options, non compris dans cet article.
Caractéristiques principales
| Marque et référence | Panasonic — U-100PZH4E5 |
|---|---|
| Gamme | PACi NX Elite |
| Classe commerciale | 10 kW |
| Fluide et charge d’usine | R32 ; 2,70 kg |
| Alimentation | Monophasée 230 V / 50 Hz |
| Dimensions H × L × P | 996 × 980 × 370 mm |
| Poids net | 84 kg |
| Connexions frigorifiques | 1 ligne liquide 3/8 pouce ; 1 ligne gaz 5/8 pouce |
| Composition | 1 groupe extérieur seul, sans unité intérieure ni télécommande |
Avant de commander
- Faire sélectionner l’unité intérieure ou la combinaison autorisée à partir des tables Panasonic de cette génération.
- Vérifier les longueurs et dénivelés de liaisons, les besoins de charge complémentaire et les protections selon la notice exacte.
- Prévoir des supports et moyens de manutention adaptés au poids du groupe, ainsi que les dégagements de ventilation et d’entretien.
- Ne pas confondre une association d’unités avec des sorties multi-split indépendantes : le groupe présente une paire de raccords liquide/gaz.
- Équipement préchargé R32 soumis au dispositif F-GAS : assemblage et mise en service par un opérateur habilité et justificatifs réglementaires selon le parcours applicable avant expédition.
Installation, liaisons, accessoires et mise en service ne sont pas inclus. Les puissances, rendements et classes énergétiques doivent être confirmés pour l’ensemble effectivement retenu ; la classe commerciale ne constitue pas une performance garantie de l’article seul. Les conditions de garantie commerciale sont à vérifier selon le matériel et l’installation.
Conseil
Pour remplacer un groupe PACi, contrôler le suffixe complet des références et les conditions de raccordement. Le dimensionnement doit tenir compte de l’usage, des charges du bâtiment et de la combinaison intérieure. Prévoir dès l’étude les accès permettant l’entretien du groupe et de son réseau frigorifique.
FAQ
L’unité intérieure et sa commande sont-elles incluses ?
Non. Cette fiche correspond uniquement au groupe extérieur U-100PZH4E5. L’unité intérieure, sa commande et les éventuelles options de connectivité sont à sélectionner séparément.
Le chiffre 10 kW suffit-il pour choisir mon installation ?
Non. Il décrit la classe commerciale du groupe. La puissance utile de l’installation et ses rendements dépendent de la combinaison compatible et des conditions de fonctionnement.
