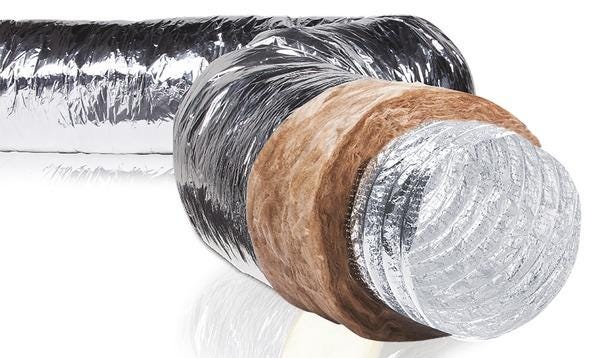

Gaine pour système gainable – Isolation en laine de verre
Optimisez votre réseau de diffusion d’air avec notre gaine souple isolée en laine de verre, spécialement conçue pour les installations de chauffage, de climatisation et de conditionnement d’air. Elle contribue à limiter les pertes thermiques et la transmission des bruits dans le réseau, sous réserve d’un dimensionnement et d’une pose conformes aux règles applicables au bâtiment.
Caractéristiques
- Isolation de qualité : laine de verre Ecosoft sans phtalate, disponible en 25 ou 50 mm d’épaisseur, adaptée aux réseaux aérauliques de climatisation gainable.
- Modèles disponibles : diamètres 160, 200 et 250 mm, en rouleaux de 10 mètres avec une isolation de 25 ou 50 mm.
- Conception : conduit souple en alu/polyester avec intérieur aluminium, facilitant le cheminement dans les combles et les faux plafonds.
Cette gaine est destinée au soufflage ou à la reprise d’air. Le diamètre doit être choisi selon le débit nécessaire, les raccordements de l’installation et les prescriptions du fabricant du système gainable.
Gaine souple isolée en laine de verre – Performance et isolation optimale
La gaine associe un conduit souple en alu/polyester à une isolation en laine de verre Ecosoft disponible en 25 ou 50 mm. Cette conception améliore la continuité thermique du réseau et aide à réduire les déperditions entre l’unité intérieure, les plénums et les bouches de diffusion.
Plusieurs diamètres disponibles pour répondre à vos besoins
Gaine isolée Ø160 mm : généralement adaptée aux branches demandant un débit modéré, par exemple la desserte d’une petite pièce, lorsque l’étude aéraulique le confirme.
Gaine isolée Ø200 mm : adaptée aux réseaux de soufflage ou de reprise nécessitant un débit plus important.
Gaine isolée Ø250 mm : destinée aux portions du réseau nécessitant une section supérieure et un débit d’air plus élevé.
Chaque diamètre est proposé en rouleau de 10 mètres avec une isolation de 25 ou 50 mm. Pour conserver les performances du réseau, évitez d’écraser la gaine, limitez les coudes serrés et assurez l’étanchéité de chaque raccord.
Compatibilité indicative
Le tableau ci-dessous reprend les correspondances indicatives communiquées pour les sections de plénums ou de grilles. La compatibilité définitive doit être vérifiée selon les piquages, raccords et débits de votre installation.
| Section indicative | Diam. 160 mm | Diam. 200 mm | Diam. 250 mm |
|---|---|---|---|
| 300 × 100 mm | OUI | — | — |
| 300 × 150 mm | OUI | — | — |
| 400 × 150 mm | — | OUI | — |
| 400 × 200 mm | — | OUI | — |
Gaine climatisation gainable isolée : guide d’achat et conseils
Une gaine correctement dimensionnée participe au confort thermique, à la maîtrise du niveau sonore et à l’efficacité du système. Le choix dépend du débit d’air à transporter, de la longueur du réseau, du nombre de coudes et de la place disponible dans les combles ou le faux plafond.
Qu’est-ce qu’une gaine de climatisation gainable ?
Une gaine de climatisation gainable est un conduit flexible ou rigide qui permet la circulation de l’air entre l’unité intérieure, les plénums et les différentes pièces. Elle peut être dissimulée dans les combles ou les faux plafonds afin de conserver une installation discrète tout en assurant la diffusion et la reprise d’air.
Les différents diamètres de gainage disponibles
Cette gamme en laine de verre est disponible en diamètres 160, 200 et 250 mm. Un diamètre plus important permet de transporter davantage d’air à vitesse équivalente, mais le choix final doit toujours tenir compte des raccords de l’équipement et de l’étude aéraulique.
Comment choisir la taille de votre gaine de climatisation ?
Pour estimer la section nécessaire, il faut connaître le débit d’air requis et la vitesse visée dans le conduit. Lorsque le débit est exprimé en mètres cubes par heure et la vitesse en mètres par seconde, utilisez :
Surface de section (m²) = Débit d’air (m³/h) ÷ [3 600 × Vitesse de l’air (m/s)]
Pour un conduit circulaire, le diamètre intérieur théorique peut ensuite être estimé avec :
Diamètre (m) = 2 × √(Surface de section ÷ π)
Ces formules donnent une première estimation. Les pertes de charge dues à la longueur, aux coudes, aux réductions, aux grilles et aux plénums doivent également être prises en compte. En cas de doute, faites valider le dimensionnement par un professionnel.
Pourquoi choisir une isolation en laine de verre ?
La laine de verre contribue à limiter les échanges thermiques entre l’air transporté et les volumes traversés. L’épaisseur de 25 mm offre un équilibre entre isolation, souplesse et encombrement, tandis que la version 50 mm renforce l’isolation thermique du réseau lorsque le projet le nécessite.
Pourquoi choisir nos gaines de climatisation gainable ?
- Performance énergétique : l’isolation aide à réduire les pertes thermiques sur le parcours de l’air.
- Confort acoustique : l’isolant contribue à atténuer la transmission des bruits du réseau.
- Discrétion : la conception flexible facilite l’intégration dans les combles et les faux plafonds.
- Installation pratique : trois diamètres et des rouleaux de 10 mètres permettent d’adapter le réseau aux besoins du chantier.
Commandez votre gaine de climatisation gainable en laine de verre
Sélectionnez le diamètre 160, 200 ou 250 mm, puis l’épaisseur d’isolation de 25 ou 50 mm correspondant à votre installation. Pour toute question sur le dimensionnement, les raccords ou la compatibilité avec votre système gainable, notre équipe peut vous accompagner avant la commande.
